MLS17B10-M10120S40600N-A000-RS3

MLS17B10-M10120S40600N-A000-RS3
MLS17B10-M10120S40600N-A000-RS3

Motorized, NEMA 17, 0.00236 英寸 Travel/Step, Double Stack, 1 A, Rotating Screw, Flange mount, Acetal material (RSF) nut, 10 X 12 毫米 梯形絲杠

  • 混合式步進電機和精密梯形絲杠共同集成在緊湊封裝中。
  • 比競爭對手更高的力矩密度
  • 更高的效率。
  • 噪音更低。
  • 錐形鎖套設計提供了梯形絲杠與電機的快速斷開，正在申請專利中。
  • 錐形鎖套梯形絲杠連接穩定、牢固、自對準。

Dimensions

dimensions
尺寸價值
[L1] Screw Length406 毫米
[M]1.89 英寸
End Machining, Front, [T]No-Machining
End Machining, RearRotating Screw
Screw, Lead12 毫米
Screw, Nomial Diameter10 毫米
Travel/Step0.00236 英寸
絲杠跳動0.007 in/ft
絲杠直線度0.005 in/ft

Specifications

Specifications價值
Current per Phase1 A
Motor, End Play0.002 in @ 2 lb
Motor, Frame SizeNEMA 17
Motor, Insulation Resistance100 Mohm @ 500 VDC
Motor, Radial Play, Max0.001 in @ 1 lb
Screw, Standard CoatingNo Coating
SeriesRotating Screw
Temperature Max125 °F
Temperature Min15 °F
Voltage per Phase1.69 直流電壓伏特
磁線絕緣Class B 266 °F
導桿與軸的安裝同心度（TIR）0.003 英寸
電感5.66 mH
電阻1.69 Ω
堆棧類型Double Stack
功率損耗1.69 W
介電強度500 VAC for 1 minute
濕度，最大值85 %
溫度，存儲-4 to 122 ºF
溫度，外殼 - 最大值176 °F
軸與安裝面的垂直度（TIR）0.003 英寸
轉動慣量0.47 oz-in²

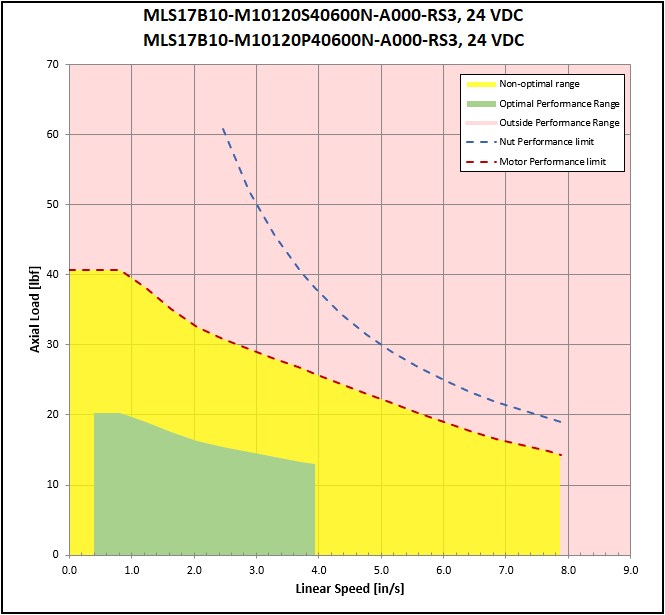

Performance

performance graphic
Performance價值
Motor, Step Angle1.8 °
Screw, Lead Accuracy0.01 in/ft
Travel/Step0.00236 英寸
