2TSR7ZMUUC1+485P
Can't find what you're looking for? Go to the Product Selector

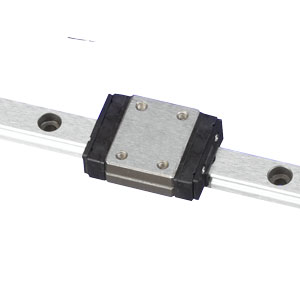

方形導軌, MicroGuide 滾珠 組件, 2 Carriage, 1 導軌, 485 毫米 Long, 尺寸: 7 毫米, 精密 牌號, Z 類型, 輕預加載 預加載, X=15 毫米, Y=10 毫米
- 滑架和導軌組件
- 440 stainless steel construction
- The MicroGuide™ series carriages do not have retained balls. Removing the carriage from the rail without an arbor will result in the balls falling out.
- Carriage and rail assembly
| 尺寸 | 價值 |
|---|---|
| [A] Assembly Height | 8 毫米 |
| [A] 公差 | ±10 μm |
| [B] | 17 毫米 |
| [B1] | 7 毫米 |
| [B2] | 5 毫米 |
| [F1] | 2.4 毫米 |
| [F2] | 4.2 毫米 |
| [G2] | 2.4 毫米 |
| [J] | 6.5 毫米 |
| [J1] | 4.7 毫米 |
| [L] 滑塊長度 | 23.5 毫米 |
| [L1] | 8 毫米 |
| [L3] | 13.5 毫米 |
| [N] | 12 毫米 |
| [S1] | M2X2.5 |
| [X] Dim | 15 毫米 |
| [X] 尺寸 | 10 毫米 |
| [X] 尺寸 | 10 毫米 |
| 長度 | 485 毫米 |
| Performance | 價值 |
|---|---|
| 100 km Dynamic Load Rating | 733 N |
| 50 km Dynamic Load Rating | 924 N |
| Static [Mx] Roll Moment | 5.1 Nm |
| Static [My] Pitch Moment | 2.55 Nm |
| Static [Mz] Yaw Moment | 2.55 Nm |
| Static Load Rating | 1440 N |
| 最大加速度 | 50 m/s² |
| 最大速度 | 3 m/s |
